11.9 呼吸监护

11.9.1 呼吸是如何测量的？

监护仪从两个电极的胸廓阻抗值测定呼吸，两个电极间的阻抗变化（由于胸廓的活动），在屏幕上产生一道呼吸波。

11.9.2 呼吸监护的设定

监护呼吸，不需要附加电极，但是电极的安放相当重要。部分病人，由于他们的临床情况，横向扩展其胸廓导致了负性胸廓内压。在这种情况下，最好将两个呼吸电极置于右腋中线和胸廓左侧呼吸时活动最大的区域以获得最佳呼吸波。

注意

呼吸监护不适应于活动幅度很大的病人，因为这可能导致错误的报警。

RESP监护检查：

　1）安放电极前先作病人皮肤准备。

　2）给电极装上弹簧夹或揿钮，照下面叙述的方式把电极安到病人身上。

　3）接通监护系统电源。

11.9.3 为呼吸测量安放电极

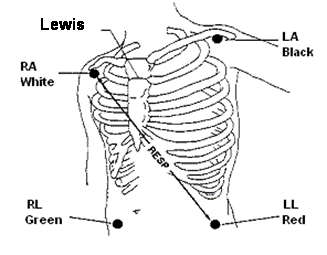

为呼吸监护安放电极

注意

对角安放白色和红色电极以便获得最佳呼吸波。应避免将肝区和心室处于呼吸电极的连线上，这样就可避免心脏覆盖或脉动血流产生的伪差，这对于新生儿特别重要。

11.9.4 RESP菜单

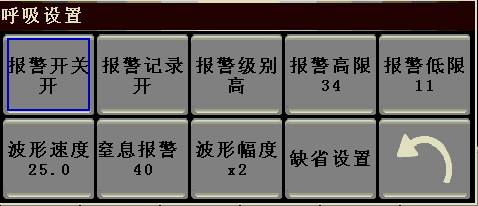

RESP设置菜单

点击RESP参数功能区，可进入“RESP设置”菜单。

RESP报警设置

■ 报警开关：选择“开”则在呼吸率报警时进行报警提示及存贮，选择“关”则不报警，并在屏幕参数区RESP旁提示“”。

■ 报警记录：选择“开”则在呼吸率报警发生时进行记录仪输出。

■ 报警级别：可选项有“高”、“中”、“低”。“高”表示最严重的报警。

■ 报警高限：用于设置报警的高限。

■ 报警低限：用于设置报警的低限。

当呼吸率超出高限或低于低限时发生报警。

报警上下限的调整范围如下：

	最高上限	最低下限	单次调节量
RR	120	0	1

■ 波形速度：可选的呼吸波速度有6.25mm/s，12.5mm/s，25.0mm/s三档。

■ 窒息报警：设置判断病人窒息的时间，在10秒～40秒之间，步长为5。

■ 波形幅度：用户可以设置RESP波形的增益，可选项为×0.25，×0.5，×1，×2。

■ 缺省配置：选择此项进入“RESP缺省配置”对话框，用户可以选择“厂家缺省设置”或“用户缺省设置”。在选定退出对话框后，系统会弹出一对话框要求用户确定所作选择。

11.9.5 RESP报警信息与提示信息

当相关菜单中的报警记录开关打开时，那些由于参数超报警限引发的生理报警会触发记录仪自动输出报警参数值与相关测量波形。

RESP测量中可能发生的生理报警、技术报警及提示信息如下表所列：

生理报警：

提示信息	引发的原因	报警级别
RR过高	RESP测量值高于设定的报警高限	用户可选
RR过低	RESP测量值低于设定的报警低限	用户可选
RESP呼吸窒息	特定时间间隔内不能测出呼吸	高

技术报警：

提示信息	原因	报警级别	对策
RESP报警限错	功能安全性故障	高	停止使用RESP报警功能，通知生物医学工程师或本公司维修人员。

提示信息（包含一般报警信息）

提示信息	引发的原因	报警级别
RR测量超界	RR测量值超出测量范围	高

11.10 维护与清洁

维护与清洁

警告

清洗监护仪或传感器之前必须关掉电源并断开交流电源。

如果有ECG电缆受损或老化的表征，则应更换一新的电缆线。

■ 清洁

本监护仪及其传感器表面可用医用酒精擦拭，自然风干或用洁净、干爽的布清洁。

■ 杀菌

为了避免对产品造成长期损害，我们建议只在您的医院规程认为有必要时才对产品进行杀菌。我们也建议杀菌的产品要首先进行清洁。

建议的用于监护仪的杀菌材料：

乙醇基：70%酒精、70%乙丙基。

乙醛基

■ 消毒

们建议只在您的医院规程认为有必要时才对产品进行消毒。我们也建议消毒的产品要首先进行清洁。
