3.2.10 向量心电

VCG是两方向ECG，一共有3条VCG曲线，额面曲线（X-Y），横面曲线（X-Z），右侧面曲线（Z-Y）。

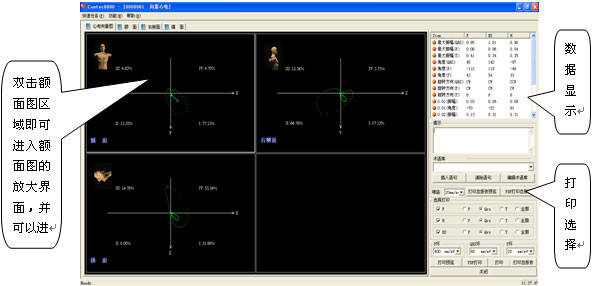

在这一屏里，您可以预览打印向量的总报告图，也可以组合打印各向量环、各面的向量放大图（3-51）：

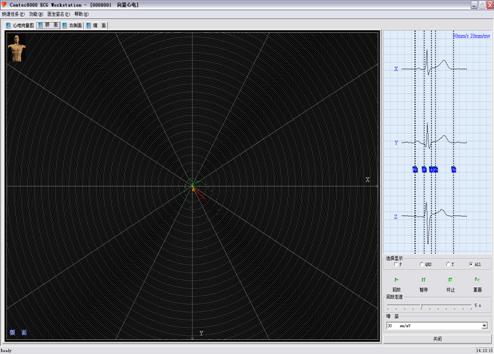

双击额面（右侧面或横面）的图形显示区域即可快速进入放大的额面（右侧面或横面）显示图（3-52）。

在界面的右下区域您可以对打印的报告格式进行选择和设置，“打印向量总报告”可以在一张报告中包含三个面的向量环以及完整的数据。您也可以在“选择打印”区域中选择需要打印哪个面的向量图以及打印这个向量图中具体的哪个环（P环、Qrs环以及T环）。

心电工作站计算出了QRS落在4个象限的面积占总面积的百分比，分别显示在四个象限的边缘。

心电综合分析系统自动计算VCG参数说明：

MaxA（QRS） QRS环最大振幅（毫伏）

MaxA（P） P环最大振幅（毫伏）

MaxA（T） T环最大振幅（毫伏）

Angle（QRS） QRS环振幅的角度（度）

Angle（T） T环振幅的角度（度）

Angle（P） P环振幅的角度（度）

Rotation（QRS） QRS环旋转方向

CW 顺时针

CCW 逆时针

8 “8”字形环

Rotation（P） P环旋转方向

Rotation（T） T环旋转方向

0.01(振幅) 从QRS环开始0.01秒的振幅

0.01(角度) 从QRS环开始0.01秒的角度

0.02(振幅) 从QRS环开始0.02秒的振幅

0.02(角度) 从QRS环开始0.02秒的角度

0.03(振幅) 从QRS环开始0.03秒的振幅

0.03(角度) 从QRS环开始0.03秒的角度

0.04(振幅) 从QRS环开始0.04秒的振幅

0.04(角度) 从QRS环开始0.04秒的角度

Angle（QRS-T） QRS环振幅与T环振幅的夹角（度）

MaxA（QRS/T） QRS环最大振幅与T环最大振幅的比值

设置好波形的增益后，您可以点击回放按钮观看波形的形成过程。其中P环为黄色，QRS环为绿色，T环为红色。

在此视图中，点击右上方视图中的蓝色方框同时拖动鼠标，可以调整P、QRS、T波的起始点以及结束点，左边的放大图根据调整后的位置重新绘制。

3.2.11 时间向量心电图

TVCG就是考虑了时间因素的VCG，也叫连续心电向量图，与动态心电图相似，可以连续每个心动周期进行记录和观察。这一功能模块里，不仅显示了完全的TVCG波形，而且还显示了X，Y，Z三个导联的波形。

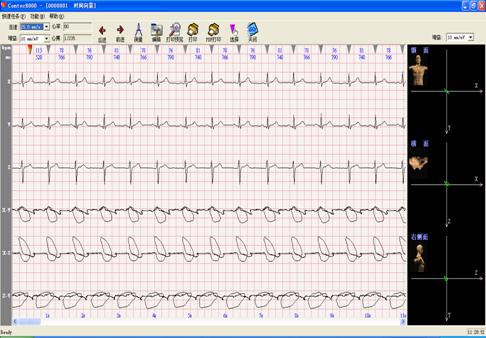

界面如下：（如3-53）

您可以在屏幕左上角的工具栏上改变波形的走速和增益。点击波形上方的小三角，或者通过点击“后退”和“前进”键来设置当前波。右边屏幕画出了当前波的向量环。

“测量”按扭，如果您要测量一个波的间期和振幅，请您点击度量按钮，接着请点击您希望度量的波形的测量起始点，按着鼠标左键移动到您希望测量的波形的测量结束点，松开左键，这时测量结果将被显示在屏幕上。

您再次点击“测量”按钮时，将结束此功能。

打印功能使您可以打印出TVCG波形。

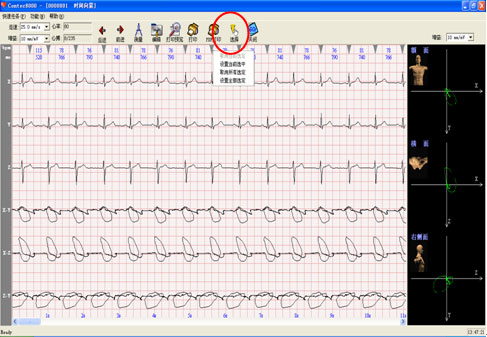

“选择”功能主要是通过您选择希望重新进行叠加的部分或全部QRS波，进行重新分析叠加，叠加后的波形及数据可在向量心电模块中查看。如果您全部未选中，则默认按全部QRS波进行叠加。具体操作为：点击工具栏上的选择按扭，在按扭处于激活状态即标记箭头由紫色变为黄色时，您可以通过鼠标左键单击QRS波形上方的标记箭头选择QRS波，当您选择完成后，可再次单击“选择”按扭使其状态由黄色变成紫色或退出时间向量功能模块时，系统将根据您的选择进行重新叠加分析（如3-54）。此时您便可以去向量心电中进行查看。

您还可以在选择状态下，通过在波形上方的标记箭头上右键单击弹出菜单，通过此菜单进行快速的选择操作。
