3.2.2 频谱心电

FCG频谱心电图是从12导心电波形中提取一些隐藏的参考信息。

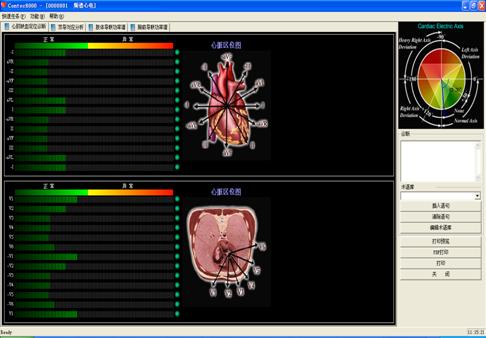

“冠心病定位诊断”部分主要用于对有心肌梗塞病史患者的诊断。通过分析患者心电图上的异常Q波，并根据Q波不应大于主波的1/4，Q波时限不应大于0.04秒等的定位比较，辅助医生对患者进行诊断。“冠心病定位诊断”分析界面如下图所示：（如图3-29）

界面的上半部分是对心脏前平面的分析，前平面的导联包括有I、-aVR、II、aVF、III、-aVL、-I、aVR、-II、-aVF、-III和aVL。在这里导联号前面添加负号的标记表示其导联方向与无负号标记的导联方向相反。下半部分是对心脏横面的分析，横面的导联包括有V1、V2、V3、V4、V5、V6、-V1、-V2、-V3、-V4、-V5和-V6。各个标记导联对应的色谱图在正常情况下其右侧的标记灯显示绿色，如果超出上面规定的正常标准值，则与该方向导联对应的右侧标记灯将给出红色警示。医生可以根据需要手工修改和添加诊断语句,诊断信息将在该部分的打印报告单中显示。

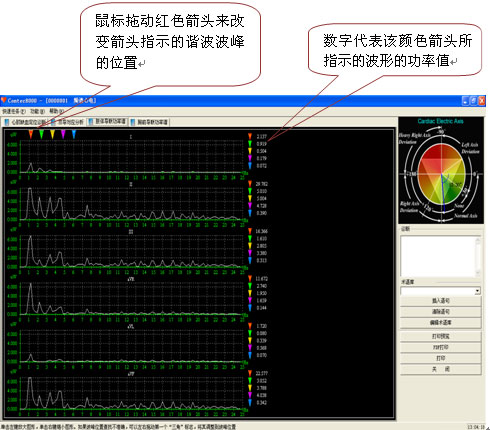

频谱分析中的另一项功能——“功率谱”。如图3-30所示：

“12导联功率谱”通过峰值的对比可以为医生进行诊断提供有利的帮助。您可以通过工具栏的按钮来选择察看“肢体导联功率谱”还是“胸前导联功率谱”。“打印预览”和“PDF打印”和“打印”功能让您可以预览和打印电子报告单和报告单。

在“肢体导联功率谱”和“胸前导联功率谱”分析中画面上方5个不同颜色的三角箭头分别指向功率谱5个相连的谐波波峰，您可以通过鼠标移动第一个红色箭头来改变5个指示谐波波峰位置的箭头。

在功率谱波形绘制区域点击鼠标左键即可对图形进行放大，单击鼠标右键则可以缩小图形。

侧竖排箭头后方的数字则表示该颜色箭头所指示的功率谱曲线的值。

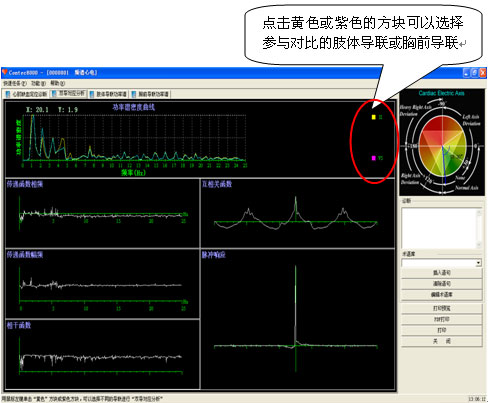

双导对应分析：（如图3-31）

在“双导对应分析”中，我们为您提供了不同肢体导联与胸前导联的对比功率谱密度曲线、“传递函数相频”曲线、“传递函数幅频”曲线、“相干函数”曲线、“互相关函数”曲线、“脉冲响应”曲线等。

通过点击“功率谱密度曲线”右侧的黄色和紫色方块，就可以改变参与对比的肢体导联和胸前导联。

3.2.3 高频心电

高频心电部分是将人体心电波形的QRS波群拉大后，寻找存在于QRS波群上的扭错、切迹和顿结。

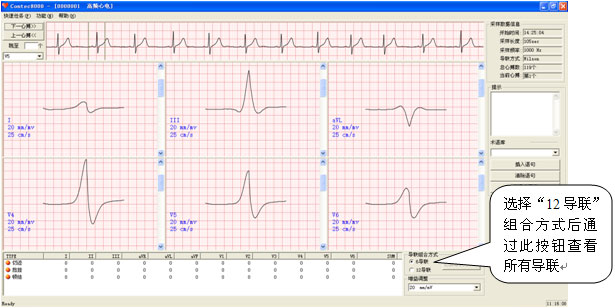

这部分中包括有：数据统计表、整体选择波形、依次选择心搏和心搏放大图显示等功能。如下图示：（如图3-32）

左下方的数据统计表中显示的是12导联心电图中扭错、切迹和顿结的个数。在波形图上点击鼠标右键，此时会出现快捷菜单，点击相应的项目修改波形属性。（如图3-33），修改后，波形左边可以显示您所做的选择（如图3-34），并在视图下方的统计表中更改属性个数。

在整个高频心电的中间部分，系统给出了六个导联的单个心搏的放大波形, 方便医生察看波形是否有扭错、切迹和顿结。您可以点击波形图下方的“导联组合方式”中的单选按钮来选择在下面六个小界面上是显示哪几个导联的心搏。同时，为了便于医生的观察在心率趋势图的下面给出了调整增益的下拉列表框，您可以单击该列表框选择单个心搏显示的放大倍数。

在中间连续显示波形的界面上，可以选择要在下面的窗口中放大的是哪一个心搏的波形，您可以通过左上方的 “上一心搏〈〈”和“下一心搏 〉〉”按钮来移动在中间波形界面上的绿色竖线框，来选择将要放大的心搏波形，也可以在“跳至 个”中填入要查看波形的序号跳至要查看的波形。

此外，在这一部分中系统同样提供了“打印预览”和“打印”功能，医生可以打印出病人的病历报告和心电波形等，以便患者或医院的长期保存。
