编辑模块通用功能介绍

分别代表：心律失常分析模块、模板回放、顺序回放模块、心率变异性分析模块、QTD分析模块、心率振荡模块、T波电交替分析模块、空间向量模块、心室晚电位模块、时间向量模块和参数定义功能模块。

进行上一步操作      进行下一步操作

◇ 滚动条使用

用鼠标点动窗口右侧的“▲▼”或滚动条，可改变窗口的显示内容，在“▲”上点按，可向上滚动一行，在“▼”上点按，可向下滚动一行，在“▲▼”之间点按，可向上或向下滚动一屏。

◇ 窗口大小改变

将鼠标箭头移至框边，当箭头变成“↔”或“↕”时按下鼠标左键不放，直接拖动到所需位置放开即可。

◇ 屏幕界面分布

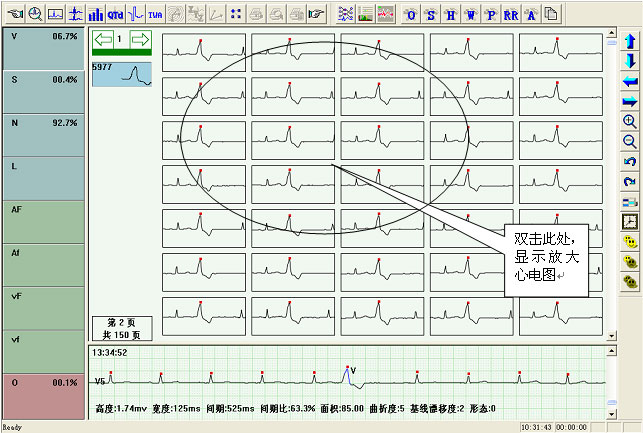

用鼠标点击 按钮，进入模板回放。如图1-6

左窗是模板窗，每一个按钮为一个模板。按钮上的字母为类型（如v为室早，s为房早），按钮上的百分数为该类占总数的百分比，为空即没有该类波形。

V：代表室性早搏模板         AF：代表心房扑动模板

S：代表室上性早搏模板      Af ：代表心房颤动模板

N：代表NN心搏模板          Vf：代表心室扑动模板

L：代表长间歇模板            vf：代表心室颤动模板

O：代表干扰模板

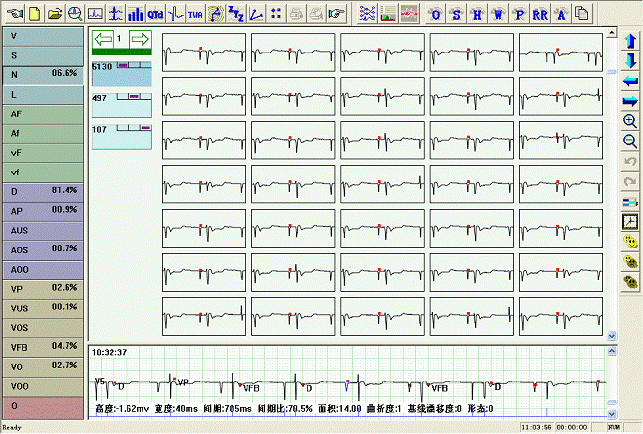

如果是起搏病历，则模板会自动增加十一个类，如图1-7所示。

和一般病历相同的类上面已经介绍过。专属于起搏病历的类分别表示：

D：双腔起搏    AP：心房起搏    AUS：心房欠感知    AOS：心房过感知

AOO：心房不起搏

VP：心室起搏    VUS：心室欠感知    VOS：心室过感知    VFB：心室融合波

VO：心室假融合    VOO：心室不起搏

如果是起搏病历，所显示的心电图下面会有蓝色线条标示，心电图上该位置是起搏点。

右上窗是模板族内选定模板的展示，展示每一个具体波形。

右下窗是右上窗中鼠标所指具体波形的详细信息。

使用神经元分类功能，将全部心搏按照神经元分类方式进行重分类。

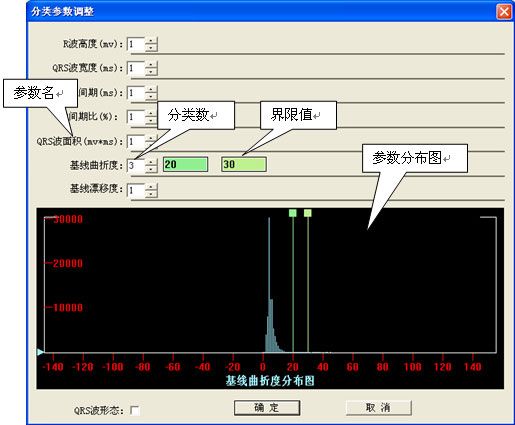

使用分类参数调整功能，如图 1-8所示

参数名：用于分类的参数名称；

分类数：设置分类的数量。可使用右侧的“▲”、“▼”按钮增加或减小分类数。分类数每增加1，其右侧就会增加一个界限值，在参数分布图中增加一条分界线，反之亦然。分类数的范围在1至7之间；

界限值：显示出分界线的值，与参数分布图中的分界线一一对应；

参数分布图：以QRS波面积分布图为例

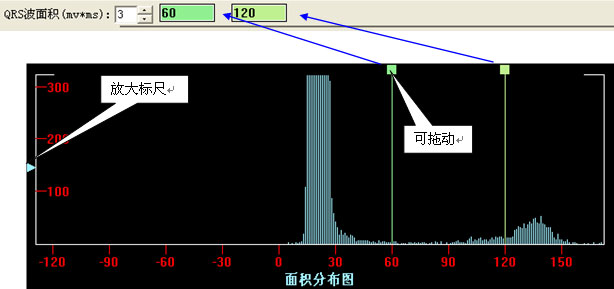

图1-9为参数分布图。纵坐标为QRS波个数，横坐标为参数值。其中的分类线条对应于上面编辑框，可用鼠标拖动分界线上的方框，改变与之对应的界限值。左边的蓝色三角形为放大标尺，可用鼠标左键上下拖动这个三角形，改变纵轴的放大倍数。

可选择按QRS波形形态分类功能。
