TLC5000动态心电图仪分析软件使用说明书

点击"分析数据"按钮，进入TLC5000界面,本菜单提示是否进行心律失常分析。如图1-1点击 键，进入分析界面如图1-3所示菜单。

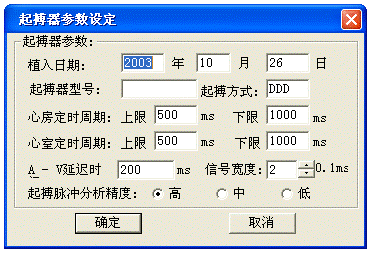

注意：如果是起搏病历，先进入图1-2所示对话框，医生根据病人的起搏器参数修改下面各项。其中起搏脉冲分析精度是相对于起搏脉冲高低而言，一般情况下选择“中”，如果脉冲很低可以选择“高”。

点击 键，进入模板编辑（已经分析过的）或者是顺序回放（没有分析过的）。

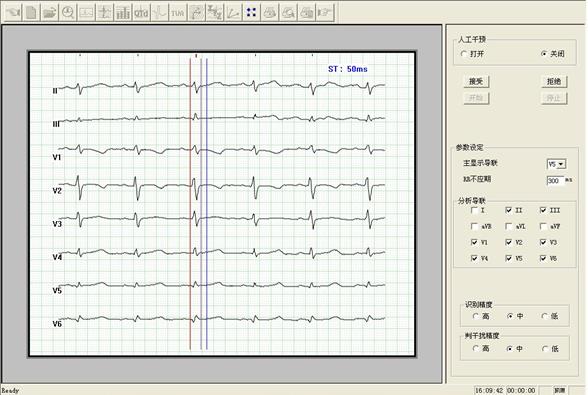

图1-3所示界面是让用户选择一个具有诊断意义的波形，并调整ST段的值，如图所示，左侧视图从左至右三条彩色的线分别代表静止电位、ST段起始点、ST段结束点，鼠标点击，离点击点最近的线就会被选中，使用键盘的“← →”键就可改变被选中线的位置。

右边是控制视图，其中人工干预，为以后扩展功能所设计。

如果当前的波形比较好，可以点击“接受”按钮，系统则进入心律失常分析。如图1-4如果用户这时候想退出程序可以直接关闭。

如果当前的波形不好，可以点击“拒绝”按钮，系统将继续显示波形，直到有好的波形出现为止。然后点击“接受”按钮，系统则进入心律失常分析。

点击主分析导联右边的下拉框，选择主分析导联。

RR不应期：此参数一般为300ms，表示两个心搏之间的最短时间，默认为300ms，用户可以根据具体情况调整，如果病人心率很快，应尽量将其调低，以免分析漏搏。

点击“分析导联”的各项，可以选择任何几导分析，默认值是采集的八导联。

当病历的波形幅值太低，可以在识别精度一项选择“高”。

当病历干扰很多时可以在判干扰精度一项选择“高”，分析精度，和判干扰精度一般可以不调整，用户可以根据实际效果选择。

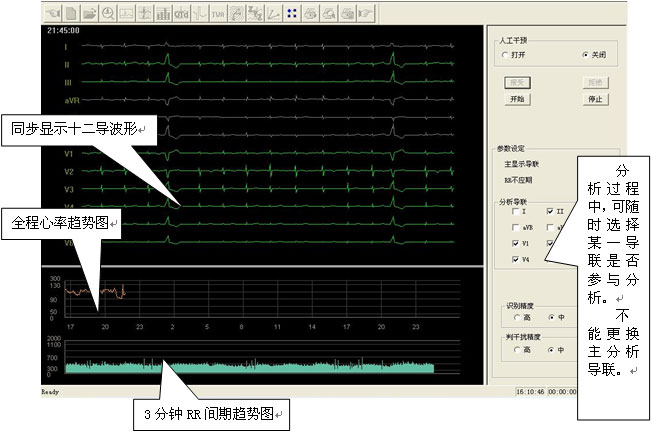

点击 按钮以后，进入图1-4所示。

点击 按钮，分析可以暂时停止，用户可以通过键盘上的“↑↓← →”键浏览十二导心电图形。此时在心率趋势图上方会出现一绿色的标志线，它代表当前波形的位置。用户可以回退到一点，改变条件（分析导联、识别精度、判干扰精度）点击 按钮，绿色标志后面的开始重新分析。见图1-5。

分析过程中可以点击“停止”按钮使分析暂时停止，也可以使用空格键切换“分析/停止”两种状态。

分析完毕以后，同样可以通过键盘上的“↑↓← →”回退到一点，重新分析。

分析完毕以后，用户可以点击不同项进入不同的模块。
