1.3 按键功能与触摸屏基本操作

1.3.1 按键功能

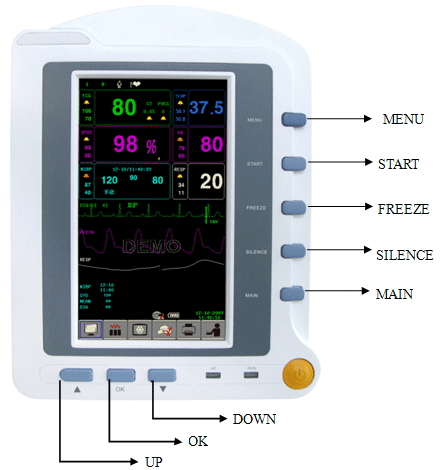

监护仪外壳的前面板上有下面图示中几个按键，这几个按键的功能如下：

■ MENU

按下此键，弹出“系统主菜单”，用户可以在菜单中设置系统信息，并且执行回顾操作。详细信息，请参看系统菜单及趋势与事件章节。

■ START

按下此键，开始为袖带充气，进行血压测量。在测量过程中，按下此键可以中止测量并放气。

■ FREEZE

按此键系统进入冻结状态，在冻结状态下可以进行34秒钟的波形回顾和冻结波形的记录输出。在冻结状态下，再按此键，系统解冻。详细情况请参见冻结功能章节。

■ SILENCE

按下此键，可挂起报警长达3分钟（有“1分钟”、“2分钟”和“3分钟”可选），并在信息区有“”符号显示。按下此键超过1秒，可以屏蔽所有声音（如报警声、心跳声、脉搏声、键盘声）。并且在信息区有“”符号显示，再次按下此键又可恢复所有声音并取消“”符号。

注意

如果在静音状态下有新的报警发生，则会自动解除静音。详细内容参看报警功能章节。

注意

报警是否能恢复取决于产生报警的因素是否仍存在。

■ MAIN

无论系统在哪级菜单中，按下此键系统将回到主界面。

■ OK

按下此键，确定当前的操作。

■ 上下选择键

可通过这两个按键完成光标的移动。

1.3.2 触摸屏及上下键配合OK键的基本操作

本设备采用的是触摸屏，使操作更加方便、快捷。系统支持触摸笔的点击、滑动操作（建议使用触摸笔。避免用尖锐的器具在屏上进行点击或者滑动，以免损坏触摸屏）。当触摸屏响应不灵敏时，在用户维护菜单中选择“触摸屏校准”进行校准。

随着上下键的响应而移动的长方形蓝色标志为光标。凡是光标可以停留的地方都可以进行操作。可操作的项有以下几种：

1） 带有文字的项，比如报警设置菜单中的 ，当光标在此项时，其表面显示一个蓝色框。

如何选中控件：

■ 通过触摸屏功能点击控件：

■ 或使用前面板上的上下键将光标移动到上面，然后按下“OK”键。

在下文我们将这两种操作统称为选中它们。

选中它们，分别会有以下三种情况：

■ 弹出列表，如下图所示：

当且仅当用户在子菜单中选中某项后，才可以退出此列表。

■ 立刻执行某个功能，此时按钮上文字信息发生改变。比如下图所示，

此时报警暂停功能已经由原来的关闭状态改为开启状态，在屏幕的顶部的报警区域可以看到一个 图标。

弹出另外一个菜单。

2） 白色矩形框：

这个框是用来录入信息的，比如密码信息和病人信息（如果是录入密码，以“*”号代替输入的文字）。

当它处于选中状态时，矩形框内部将有一个白色的竖线光标闪烁。

如何使用控件：

■ 使用前面板上的上下键，将光标移动到此框上，按下“OK”键。

■ 或使用触摸屏：点击框中的黑色区域。

选中这个矩形框，有两种情况：

■ 将弹出一个子菜单，你必须在子菜单中选择某个选项，才可以退出子菜单。

■ 弹出软键盘，在软键盘中输入的文字将显示在矩形框中（如果是密码，以“*”代替）。

3） 两边带有箭头的白色矩形框，比如药物计算菜单中的 ：

光标在此框上的表现是框中有白色竖线闪烁。

对此类型的控件进行操作有两种方法：

■ 使用键盘：使用面板上的上下键将光标移动到此框中，按下“OK”键，然后再按上下键来对框中的内容进行选择，选择之后按下“OK”键进行确认。

■ 使用触摸屏：用触摸笔点击框左右两侧的箭头： 和 ，即改变对框中的内容。

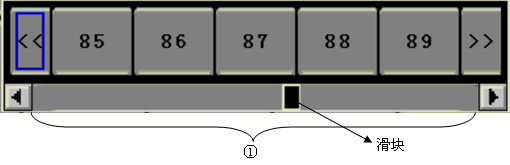

4） 带滑块的菜单，如下图所示：

当滑块没有占据整个①区域时，可以左右滑动滑块使的该菜单屏幕的内容发生改变。

有5种方法实现滑块的左右移动（就是实现菜单显示内容的改变）：

■ 用触摸笔按住滑块，在①区域的 和 之间左右拖动。

■ 用触摸笔点击①区域中滑块左侧或者右侧，即可以实现左移或者右移。

■ 用触摸笔点击①区域两端的 和 ，可分别实现滑块的左移和右移。

■ 用触摸笔点击 ，实现右移，用触摸笔点击 ，实现左移。

■ 移动光标到 按下“OK”键，可实现右移，将光标移动到 ，按下“OK”键可以实现滑块的右移。

注意

参数功能区和颜色设置的调色板不接收按键消息，只能用触摸屏进行操作。
