1.2 屏幕显示

便携式多参数监护仪的显示屏是彩色液晶屏，可以同时显示采集到的病人参数、波形、报警信息、床位标记、时钟、监护仪状态及其它提示信息等。

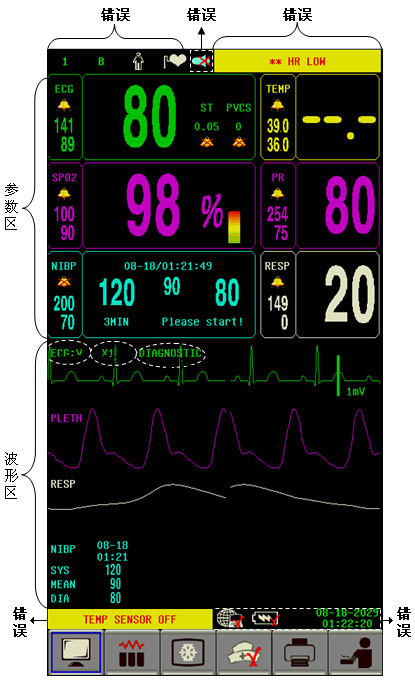

主屏幕分为四个区域：◇ 信息区（①②③④⑤⑥⑦⑧） ◇ 波形区 ◇ 参数区 ◇ 按键区

1.2.1 信息区介绍

信息区位于屏幕的上下端，显示的是监护仪和病人当前的状态。信息区内容的含义如下：

■ ① 区：病人信息区：从左至右依次显示病人床号、血型、病人类型、病人起搏类型。

1 床号：被监护病人床号。

B 血型：病人血型

病人类型：成人。有三种情况： 成人   小儿   婴儿

起搏类型：病人佩戴起搏器。有两种情况： 病人戴起搏器   病人未戴起搏器

■ ② 区：静音和报警状态区（具体设置方法见“报警功能”一章）：

是静音标志。长按“SILENCE”键（按下1秒以上）时出现此标志，表示所有的声音已被人为关闭。直到操作者再次长按“SILENCE”键解除静音状态，或系统出现新的报警事件，才恢复声音提示。

是报警暂停时间标志。短按“SILENCE”键（按下不足1秒）时出现此标志，表示所有的报警音已被人为暂时关闭，直到再次短按“SILENCE”键，或者报警暂停时间结束，系统才恢复声音。报警暂停的时间可以选择“1分钟”、“2分钟”和“3分钟”三种。

是报警声音关闭标志。表示报警的声音提示功能已被人为地永久关闭。

■ ③ 区：生理报警区，显示病人参数报警信息

■ ④ 区：ECG通道导联，可选导联有I，II，III，aVR，aVL，aVF，V

■ ⑤ 区：ECG波形增益：用于调节ECG波的波幅大小

■ ⑥ 区：滤波方式

■ ⑦ 区：监护仪提示信息，报告监护仪或传感器的状态

■ ⑧ 区：机器信息区：从左至右显示机器联网状态、电池信息、当前日期和时间

网络断开，有两个状态： 网络未连接   网络已连接

电池状态：没有安装电池

电池电量

注意

在 标志出现时，系统将不能给出报警声音提示，所以操作者要特别谨慎使用此功能。

1.2.2 参数区介绍

参数区位于波形区的上边，参数区的格局随着用户选择界面的不同而变化。参数区最多可显示的参数有：

心电ECG

    —心率（单位：搏/分钟）

    —ST段分析结果（单位：毫伏mV）

    —室性早搏次数（单位：次/分钟）

无创血压NIBP

    —从左往右依次是收缩压、平均压、舒张压（单位：毫米汞柱mmHg或千帕kPa）

血氧饱和度SpO2

    —血氧饱和度SpO2（单位：%）

脉率PR

    —脉率（单位：搏/分钟）

呼吸RESP

    —呼吸率（单位：次/分钟）

体温TEMP

    —单通道温度T（单位：摄氏度ºC或华氏度ºF）

1.2.3 波形区介绍：

波形区最多可显示7道波形，即全导ECG波形。在标准界面下，系统可以显示1道ECG波形、SpO2容积描记波、呼吸波形（来自于ECG模块）、无创血压多组数据。

在“波形选择”菜单中，列出了所有的波形。用户可以选择要显示的波形。

波形的名称显示在各道波形的左上方。心电导联可以根据要求选择。心电波上还显示了ECG波形的增益，滤波方式也显示在波形上方。心电波形右侧有1毫伏的标尺棒。

当屏幕操作中弹出菜单时，菜单总是占据波形区和按键区的固定位置，使一部分波形或者全部波形暂时不可见。从菜单中退出后即恢复显示原画面。

波形以设定的速率刷新，对各波形刷新速率的调整见各参数的设置。

1.2.4 按键区介绍

主菜单键：点击此功能键，弹出主菜单。

趋势菜单键：点击此功能键，弹出趋势菜单。

冻结菜单键：点击此功能键，波形冻结并弹出冻结菜单。

护士呼叫功能键：当此按键有效时，点击此功能键，开始护士呼叫。

    表示护士呼叫功能禁用。

打印键，按下此键，开始或停止打印。

NIBP测量功能键：开始或停止NIBP测量。

1.2.5 屏幕功能键介绍

主界面上有许多区域在接收到点击消息的时候弹出响应的菜单，比如①、④、⑤、⑥区等。

■ ① 点击此区域，可弹出病人信息设置菜单。

■ ④ ECG导联区：点击此区域，可弹出导联选择列表。

■ ⑤ ECG波幅区：点击此区域，可弹出ECG波形幅度选择列表。

■ ⑥ ECG滤波方式区：点击此区域，可弹出滤波方式选择列表。

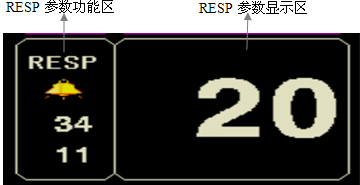

■ 参数区：由参数功能区和参数显示区组成，如下图所示，左边是参数功能区，右边是参数显示区：小铃铛表示呼吸参数的报警状态，“34”和“11”分别代表呼吸率的报警上下限，“20”代表病人当前的呼吸率是20次/分钟。

注意

这些参数功能区的大小、位置以及是否存在会随着用户所选择界面的不同而不同。

1.2.6 报警灯与报警状态

正常状态时，报警灯不亮。

当有报警发生时，报警灯闪烁或常亮，灯的颜色代表一定的报警级别，具体内容请参见“报警功能”章节。

报警信息和提示信息的具体内容请查阅相关章节中的各参数的相关内容。

警告

监护仪上电时，系统会自动检测声光报警功能是否正常。
