13.3 NIBP设置菜单

选中NIBP参数功能区，弹出“NIBP设置”菜单。

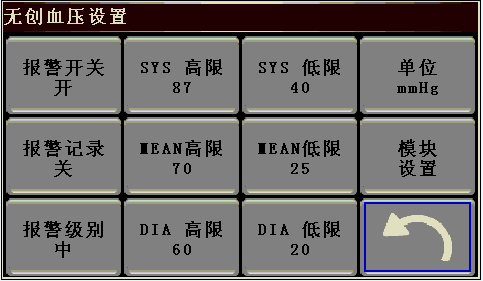

■ NIBP设置

◆ 报警开关：选择“开”则在压力超范围时进行报警提示及存贮，选择“关”则不报警，并在屏幕参数区NIBP旁提示“”

◆ 报警记录：选择“开”则在压力报警发生时进行记录仪输出；

◆ 报警级别：有“高”、“中”和“低”三个选项。

◆ 压力报警是根据设定的高限与低限进行的。收缩压、平均压和舒张压可以分别进行报警处理。

◆ 报警上下限的调整范围如下：

成人：收缩压 40~270mmHg

　　　舒张压 10~215 mmHg

　　　平均压 20~235 mmHg

小儿：收缩压 40~200mmHg

　　　舒张压 10~150 mmHg

　　　平均压 20~165 mmHg

新生儿：收缩压 40~135mmHg

　　　　舒张压 10~100mmHg

　　　　平均压 20~110 mmHg

■ N压力单位：可选mmHg 或kPa

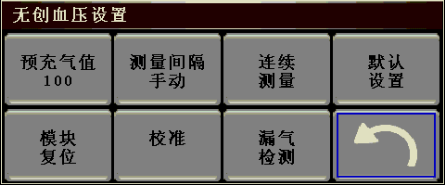

点击“模块设置”，弹出下面菜单：

■ 预充气值（本监护仪暂不支持此项功能）

按下此键可以选择下一次给袖带充气的初始压力值，在不同的缺省配置下，有不同的预充气值选择范围，如下表所示：

缺省配置	默认预充气值（mmHg/kPa）	NIBP菜单中手动可选择的预充气值（mmHg/kPa）
缺省厂家成人配置	150	80/100/120/140/150/160/180/200/220/240
缺省厂家小儿配置	100	80/100/120/140/150/160/180/200
缺省厂家新生儿配置	70	60/70/80/100/120
缺省用户成人配置	150	80/100/120/140/150/160/180/200/220/240
缺省用户小儿配置	100	80/100/120/140/150/160/180/200
缺省用户新生儿配置	70	60/70/80/100/120

用户按下前面壳上的MENU键后，进入“系统菜单”中的“缺省配置”菜单，并选择所列中厂家或用户配置中的一种，在确认了该缺省配置后，返回主界面选择NIBP参数区的NIBP菜单热键，进入“NIBP设置”。可以看到对应“预充气值”一项的初始值即为所选缺省配置所对应的初始充气压力值，如上表所示。移动光标至“预充气值”选项并按下，可以看到可供手动调节的预充气值选择范围即如上表所示。

注意

“预充气值”这一选项是帮助用户选择下一次的袖带充气压力，但其后进行测量的预充气值将是基于同一患者上一次收缩压的测量值。系统记忆这一数值可以缩短同一患者的测量时间，并增加测量的准确度。

注意

当用户只在“病人信息设置”中对“病人类型”进行了设置，而没有在“缺省配置”中进行任何选择时，系统将会按照“病人类型”类型相关模块参数的初始设置。并且“缺省配置”中对缺省类型设置的变化将会同时改变“病人信息设置”的“病人类型”。

■ 测量间隔：可选项包括手动/1/2/3/4/5/10/15/30/60/90分钟。

选定间隔时间以后，在NIBP提示区会出现提示“请按启动键”，按START键开始充气。要结束自动测量请将“测量间隔”设为“手动”。

■ 连续测量

当选中此项后，监护仪立即进行5分钟的连续测量

■ 缺省配置

选中此项进入“NIBP缺省设置”对话框。用户可以选择厂家配置或用户配置。在选定后，系统弹出确认对话框，用户需对所作选择进行确认。

■ 模块复位

当血压泵工作不正常但监护仪不能提示问题原因时，建议使用此键。因为这种血压泵进行自我检查，从而在因意外原因导致泵工作异常时自动恢复。

■ 校准

1mmHg的压力计（或水银血压计）进行校准。选中“校准”项开始进行校准，同时此项变为“停止校准”，如果此时按下此项，则系统会停止校准。

警告

NIBP测量的校准应每两年进行一次（或者按贵医院的维护章程）。应按以下细节检查其性能。

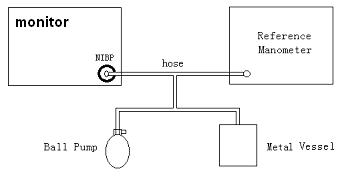

压力传感器的校准步骤：

用一容积为500ml±5%的金属容器替代袖带。把一误差小于0.8mmHg的、经过校准的标准压力计和一带有T型接口的球型气泵及充气管连接到模块上的NIBP插孔上。把监护仪设置为“校准”模式，然后用球型气泵将金属容器内的压强分别充气到0，50和200mmHg。此时标准压力计的值与监护仪指示的压力值的差值应该在3mmHg内。否则，请与本公司维修工程师联系。

■ 漏气检测

用于检测NIBP测量泵是否漏气，当接入NIBP袖带时可以利用此键启动NIBP充气过程，从而发现NIBP气路的密闭状况是否良好。如果通过漏气测试，则系统将不作任何提示；如果未通过，则在NIBP信息区有相应的错误提示。

警告

此漏气检测不同于EN 1060-1标准中所述的内容，是供用户来简单检测在NIBP充气时是否漏气。如果在检测结束时，系统显示NIBP漏气的话，请与本公司维修工程师联系。

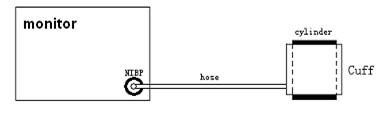

漏气检测过程：

1) 将袖带与监护仪的NIBP气孔连接好；

2) 把袖带缠在适当大小柱体上；

3) 进入“NIBP设置”菜单；

4) 按动上/下键，把光标移到“漏气检测”项，按下OK键。此时在屏幕上的NIBP参数区的下方会显示“漏气检测………”，表示系统开始执行漏气检测；

5) 系统自动充气到压力为180mmHg；

6) 大约20秒之后，系统会自动打开放气阀，标识漏气测量完成；

7) 如果在NIBP参数区没有提示信息，则表示系统不存在漏气现象。如果显示“泵漏气…”，说明气路可能存在漏气故障。此时操作者应检查整个联接是否有松动，当确认联接无误后，再重新进行一次漏气检测。如果仍有故障提示出现，请与厂家联系，进行维修。

13.4 NIBP报警信息与提示信息

生理报警中属于参数超报警限引发的报警有可能触发记录仪自动输出报警发生时刻的参数与相关测量波形，条件是相关菜单中的报警记录开关被打开。

NIBP测量中可能发生的生理报警、技术报警及提示信息如下表所列：

生理报警：

提示信息	引发的原因	报警级别
NS过高	NIBP收缩压测量值高于设定的报警高限	用户可选
NS过低	NIBP收缩压测量值低于设定的报警低限	用户可选
ND过高	NIBP舒张压测量值高于设定的报警高限	用户可选
ND过低	NIBP舒张压测量值低于设定的报警低限	用户可选
NM过高	NIBP平均压测量值高于设定的报警高限	用户可选
NM过低	NIBP平均压测量值低于设定的报警低限	用户可选

技术报警1（在监护仪信息区显示）：

提示信息	原因	报警级别	对策
NS报警限错	功能安全性故障	高	停止使用NIBP模块报警功能，通知生物医学工程师或本公司维修人员
ND报警限错	功能安全性故障	高	停止使用NIBP模块报警功能，通知生物医学工程师或本公司维修人员
NM报警限错	功能安全性故障	高	停止使用NIBP模块报警功能，通知生物医学工程师或本公司维修人员

技术报警2（显示在NIBP压力值下方的提示区）：

提示信息	原因	报警级别	对策
NIBP自检错	NIBP测量模块的传感器或其他硬件错误	高	停止使用NIBP测量功能，通知生物医学工程师或本公司维修人员
NIBP通讯错	与NIBP测量模块的通讯失败	高	如故障持续，停止使用NIBP测量功能，通知生物医学工程师或本公司维修人员
袖带太松或没接	袖带没有绑好或没有袖带	低	绑好袖带
袖带充气管漏气	袖带、胶管或接头损坏	低	检查并更换漏气部件，如果需要，通知生物医学工程师或本公司维修人员
空气压力错	得不到稳定的压力值，如胶管缠结	低	检查胶管是否缠结，如故障持续，通知生物医学工程师或本公司维修人员
信号太弱	袖带太松或病人脉搏太弱	低	使用其他方法测量血压
压力超范围	测量范围超过规定的上限	高	复位NIBP测量模块，如果故障持续，停止使用NIBP测量功能，通知生物医学工程师或本公司维修人员
手臂运动	受手臂运动影响、信号噪音太大或脉率不规则	低	保证被测病人安静，无运动
过压保护	压力超过规定的安全上限	高	再次测量，如果故障持续，停止使用NIBP测量功能，通知生物医学工程师或本公司维修人员
信号饱和	大幅度运动	低	勿使病人运动
泵漏气	漏气测试中发现泄漏	低	检查并更换漏气部件，如果需要，通知生物医学工程师或本公司维修人员
NIBP系统失败	血压泵系统运行故障	高	停止使用NIBP测量功能，通知生物医学工程师或本公司维修人员
袖带类型错	袖带类型与病人类型不符	低	选择合适的袖带
测量超时	测量时间超过120秒（成人/小儿）或90秒（新生儿）	高	再次测量或使用其他测压方式
NIBP出错复位	模块工作不正常	高	再次使用复位功能
测量出错	当在进行测量时，系统不能执行测量分析或计算	高	检查袖带，确保病人在监护时不动，再次测量

提示信息（显示在NIBP压力值下方的提示区）：

提示信息	引发的原因	报警级别
手动测量…	手动测量的过程中	无报警
连续测量…	连续测量的过程中
自动测量…	自动测量的过程中
请按启动键	在菜单中选择测量间隔时间后
测量终止	在测量过程中按启动键停止测量
校准…	校准的过程中
校准终止	校准过程已经结束
漏气检测…	漏气检测正在进行中
漏气检测终止	漏气检测被终止
模块复位…	NIBP模块加载后的复位过程
手动复位…	NIBP复位（使用者触发的）过程中
复位失败…	复位动作失败

13.5 维护与清洁

警告

■ 不要挤压袖带上的橡皮管。

■ 不要让水或清洗液流入监护仪前端的联接器插座，以防损坏仪器。

■ 当清洁监护仪时，只擦拭联接器插座的外周，而不要擦拭它的内部。

■ 当可重复使用的袖带没有和监护仪连接或正在清洗时，总是要将盖帽安放在橡胶管上面。这样可防止因不小心而使液体入橡胶管并被吸入模块中。

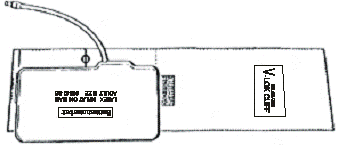

■ 重复使用的血压袖带

袖带可以通过常规的在热气烘箱内进行的高压灭菌，气体或放射消毒法进行消毒，或者是浸入去污溶液内灭菌。但是要记住在采用此法时要取走橡胶袋。袖带不能干洗。袖带可以机器洗也可以手洗，手洗可以延长使用的寿命。在清洗前，取出乳胶橡皮袋，洗净后等袖带干透，再重新把橡胶袋装入。

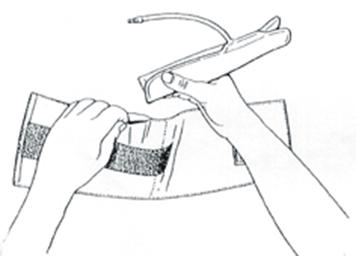

要将橡胶袋重新装入袖带，先把橡胶袋放在袖带的头端，这样橡胶管就和袖带长端的大开口排成一行，现在将橡胶袋纵向卷起并插入袖带的大开口，握住皮管和袖带，抖动整个袖带一直到橡胶袋到位为止。把皮管引入袖带里，经过小孔内衬下穿出来。

一次性使用的血压袖带

一次性使用的血压袖带指定只能用于一个病人。不要把同一袖带用于不同的病人。不可将一次性使用的袖带进行消毒或高压蒸汽灭菌。一次性使用的袖带可以用肥皂清洗以控制感染。

注意

为了保护环境，一次性使用的血压袖带必须进行回收或者适当处理。
