7.1 用户自定义界面

本监护仪在参数格局的划分上具备人性化和智能化，为用户提供了自定义界面功能。

注意

在划分界面之前，用户需要确定要显示的参数总数，注意参数总数不要超过6，否则不能成功保存本次编辑的界面文件。若界面文件保存成功，用户可以在界面选择菜单中找到该界面。

具体操作如下所述：

1）在用户维护菜单中，选择“编辑界面”；

2）点击屏幕空白处，在屏幕上方出现长方形的红色区域，该红色区域对应测量界面参数区域；

3）选择“水平划分”，在弹出的菜单中选择要划分的份数N，点击被划分的矩形，此矩形就被划分为N等份；

4）选择“垂直划分”，在弹出的菜单中选择要划分的份数N，点击被划分的矩形，此矩形就被划分为N等份；

5）上下移动：选择“移动”，在希望被移动的某条线左右两侧分别点击一下，此线变为可移动状态，它将移动到下次点击的位置；

6）左右移动：选择"移动"，在希望被移动的某条线上下两侧分别点击一下，此线变为可移动状态，它将移动到下次点击的位置；

7）选择“合并”，点击要合并的两个矩形，这两个矩形就合并为一个矩形（要合并的矩形必须相邻，有一边共用）；

8）选择“垂直对齐”，点击垂直分布有些散乱的某处，被点击处附近的垂线将在点击处垂直对齐；

9）选择“水平对齐”，点击水平分布有些散乱的某处，被点击处附近的水平线将在点击处水平对齐；

10）选择“属性”，在弹出的菜单中选择要放置的参数名称，点击红色区域中的某个矩形，此矩形在用户编辑完成后将显示参数名称（此操作可以重复做，来修改某个矩形的属性即某个矩形要显示的参数类型）；

11）确定每个矩形的属性都不为空的情况下，用户已经完成对界面的划分，此时选择“保存”，弹出一个录入菜单，点击“文件名”后面空白的白框矩形，弹出软键盘，通过软键盘录入用户为此界面的命名（软键盘使用方法详见软键盘使用）；

12）命名结束后，若界面文件保存成功，用户可以在“界面选择”菜单中找到该界面。

上述操作并非固定的操作顺序，也不是必选的过程，用户可以根据自身的习惯来确定如何规划参数格局。当然，用户也可以不用划分，让整个参数区域只显示一个参数。

注意

从用户维护菜单中进入此编辑界面时，监护仪自动重启，原有的测量被打断，原有的回顾数据被清空，在编辑过程中不能进行监护，直到编辑结束后才能进入正常测量模式。当正在进行病人监护时，请慎重使用此功能。

7.2 使用软键盘

本监护仪提供软键盘，可输入中英文和数字。当需要录入密码、病人信息、文件名称时，点击白框矩形，系统自动弹出软键盘。

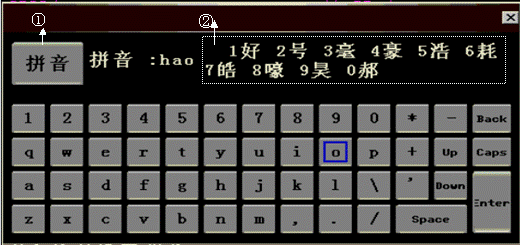

软键盘如下所示：

1）①区：点击此按钮，可在中文和英文之间切换。

2）②候选区：中文输入法下，显示候选汉字；英文输入法下，显示为空。

3）“Back”键：删除字符，若当前为中文输入法，每次删除一个汉字，若当前为英文输入法，每次删除一个字母；

4）“up”和“down”键：当目前是中文输入法时，上下翻页，显示候选汉字或词组；

5)“Enter”键：确认输入并退出软键盘。

6）数字键（0~9）：如果候选区有汉字，按下数字键，选中候选区中相应的汉字；当候选区没有字时，录入数字。

7.3 调换参数显示位置

本监护仪两个参数的显示位置可进行互换。举例：

假设要将ECG和SpO2的参数区互换

1）打开用户维护菜单，确认“拖动矩形”可用。

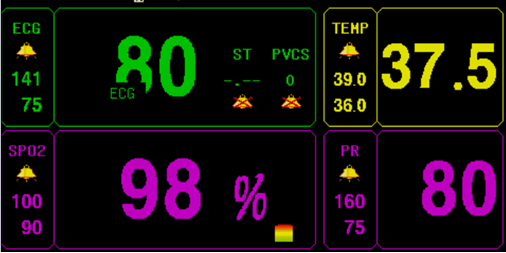

2）按住参数ECG的参数显示区，一个写着“ECG”的小方框出现在触摸位置旁边(见图7-2)。

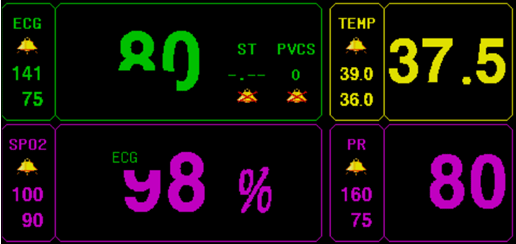

3）拖拽方框到SpO2的参数区（参数显示区或功能区都可）（见图7-3）。

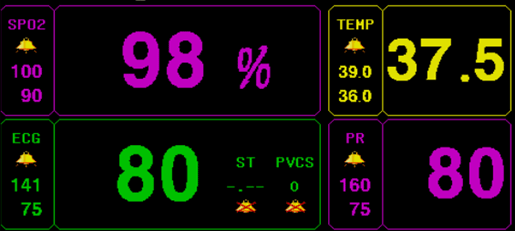

4）抬起，停止触摸屏幕，显示“ECG”的方框消失，ECG和SpO2参数显示位置调换完成（见图7-4）。

7.4 选择界面

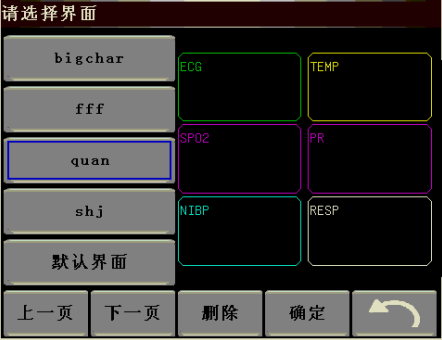

用户可以在“选择界面”菜单中找到所有保存成功的自定义界面。打开主菜单，选择“机器维护”，进入用户维护，选择“选择界面”，弹出如下菜单：

“上页”和“下页”：可以查看更多用户自定义界面。

“确定”：选中项取代当前正在使用的界面.

“删除”：将删除当前选中的即带蓝框的界面。

注意

用户不能够删除默认界面。

注意

当用户已经删除了某个自定义界面，将永远失去此界面文件。

注意

参数个数不变。

7.5 SD卡操作

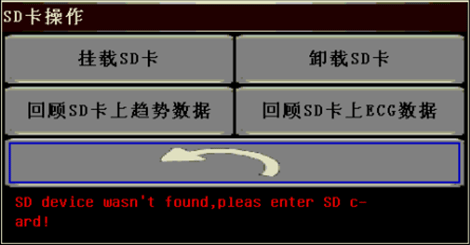

在“输入维护密码”菜单中，点击“SD卡操作”，弹出如下菜单：

在此部分，你最多可以存储72小时的趋势数据和72小时的ECG波形数据。趋势数据为每分钟存储一个数据，ECG波形是连续存储。当SD卡成功挂载之后，系统自动进行这些保存工作。

SD卡操作的准备工作：

1、准备一张容量较大的SD卡，至少1G。

2、清空SD卡里的所有数据。

3、启动监护仪。

4、插入SD卡。

5、打开机器维护菜单。

6、选择“SD卡操作”扭。

7、您会看到有关的SD卡提示信息，请根据提示信息进行操作。

8、首先需要挂载SD卡，即选择“挂载SD卡>>”，根据提示查看是否挂载成功。

9、如果SD卡已经被挂载，则监护仪里的趋势数据和心电波形将实时存储到SD卡中。

10、如果准备上传数据，必须按步骤卸载SD卡，否则造成系统出错，数据丢失。进入“SD卡操作”菜单，选择“卸载SD卡”按扭，卸载成功后才能拔出SD卡。

11、卸载SD卡后，将SD卡里的所有数据拷贝到PC机子某一单独文件夹里，即可利用PC机上的同步软件进行数据浏览。

注意事项：

1：首先请设置好系统时间、病人信息，方可插入SD卡。

2：插入SD卡之后，请查看SD卡状态。查看方法：

　　打开机器维护菜单

　　选择“SD开操作”按扭

　　您会看到有关的SD卡状态信息。

3：当信息提示为："SD卡已经成功挂载"，表明SD卡已经挂载好，从这时间开始所有趋势数据将被记录到SD卡里，时间分辨率为１分钟。

4：不允许在SD卡记录过程中修改系统时间和病人病历号。

5：不允许直接将SD卡拔出监护仪，必须卸载后方可拔出。
